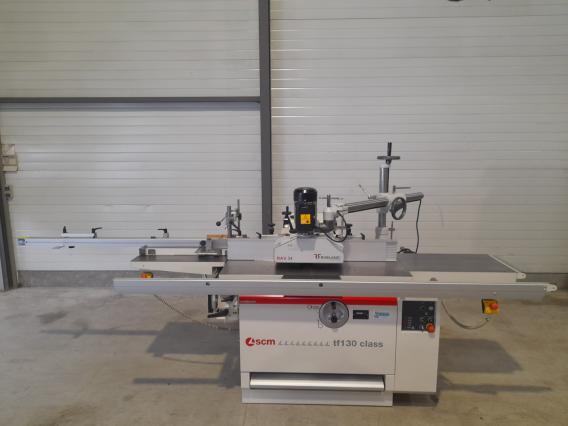

SCM - TOUPIE - TF130 CLASS

Caractéristiques :

• Déplacement manuel pour le soulèvement de l'arbre porte-outil avec afficheur numérique pour le relèvement de la cote de travail

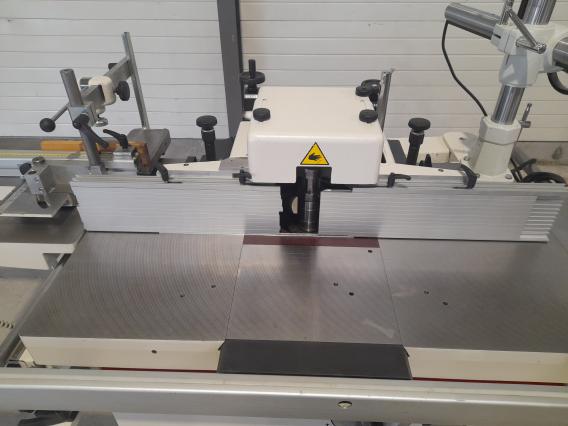

• Guide toupie enregistrable avec tables en bois, hotte d'aspiration et rallonge de la table en bois, outil Ø250 mm maximum

• Vitesse de rotation de l'arbre 3000/4500/6000/7000/10000t/min

• Afficheur électrique de la vitesse insérée

• Prédisposition électrique pour l'entraînement

• Inversion du sens de rotation de l'arbre toupie avec inter blocage électrique pour le démarrage

• Démarrage étoile-triangle automatique

• Puissance moteur 7kW / 9,5CH / 50Hz

• Protection pour usinages à l'arbre (outil Ø160 mm maximum)

• Bouton d'arrêt d'urgence

• Micros interrupteurs de sécurité au blocage de l'arbre

• Micro interrupteur de sécurité au portillon d'accès au moteur

• Interrupteur général verrouillable

• Protection magnétothermique

• Transformateur pour circuit auxiliaire 110V

• Frein moteur automatique sur moteur principal

• Certificat de conformité selon les normes CE

Données techniques

• Dimensions de la table d'usinage 1200x730 mm

• Longueur utile de l'arbre CE Ø30/35(40/50) 140(180)mm

• Dépassement de la base de l'arbre de la table 52 mm

• Dépassement de la base de l'arbre de la table avec arbre interchangeable 92 mm

• Diamètre maximum de l'outil escamotable au-dessous de la table, avec table à bagues 320x85 mm

• Course du guide toupie avec programmation mécanique 125 mm (positionnement par rapport à l'axe de l'arbre de -125 à +125 mm avec arbre MK5)

• Diamètre extérieur de la bouche d'aspiration sur la coiffe toupie 120 mm

• Diamètre extérieur des bouches d'aspiration sur le bàti (spécifique pour le refroidissement forcé à air de l'électromandrin) 120 mm

• Vitesse du flux d'air de l'installation d'aspiration 20m/s

• Consommation d'air de l'installation d'aspiration 1700m3/h

Options sur machine :

Version "TL" pour tenonner-profiler (Version CE)

Entraîneur ROBLAND - RAV34
