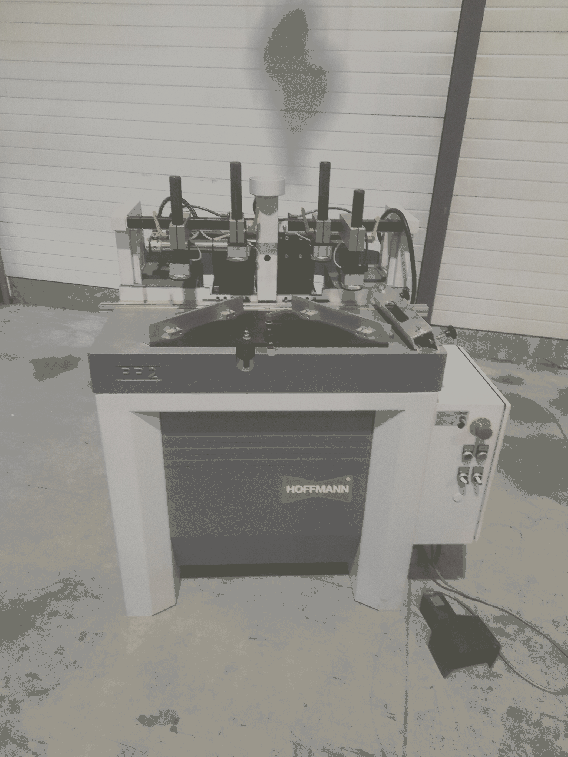

HOFFMANN - FRAISEUSE PNEUMATIQUE - PP2H

HOFFMANN - FRAISEUSE PNEUMATIQUE - PP2H
Machine d'occasion - révisé
Année : 2009

Un fraisage exclusivement horizontal


Machine conçue pour l’usinage de charpentes légères et murs rideau

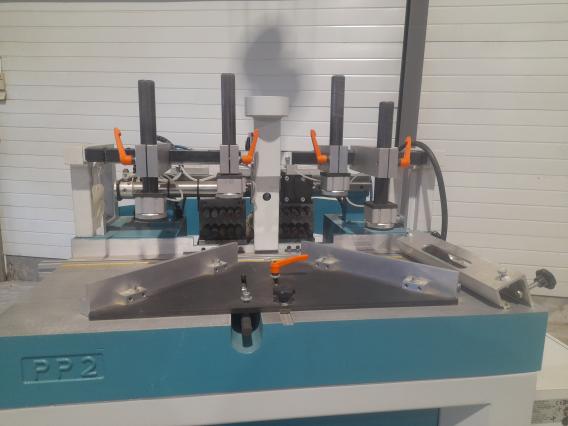

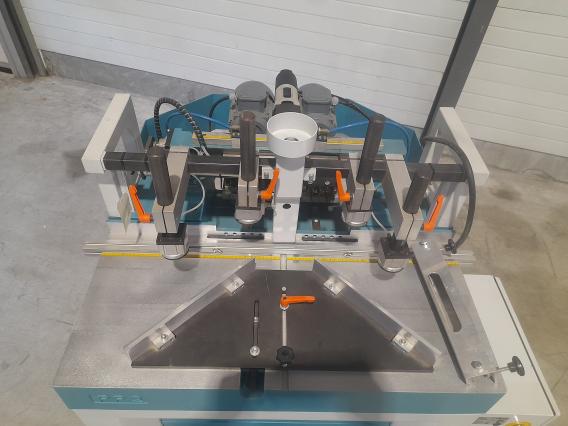

Table : En fonte d’aluminium avec une grande surface de travail, butées surélevées.

• Fonction : Fraisage d’une rainure par cycle, horizontal ou vertical.
• Commande : SPS avec réglage de la hauteur de fraisage par manivelle et affichage digital.
•

Fonctionnement :

1. Le cycle automatique est mis en route avec la pédale.
2. La pièce est serrée, et le fraisage est effectué selon la profondeur et le sens défini (horizontal ou vertical).
3. À la fin du cycle, l’unité de fraisage revient à la position initiale et la pièce peut être dégagée.
4. Le moteur se met en marche et s’arrête automatiquement.
5. Tous les réglages sont manuels.
6. Sélection du mode horizontal ou vertical sur le tableau de commande.



Données techniques :

• Valeurs de connexion : 1ph/N/PE 230V, 50/60Hz, 1.7 kW
• Air : 6 Bar
• Moteur : 1 x 1700 W
• Vitesse de rotation : 25 000 tr/min
• Guidage : SPS
• Serrage : Pneumatique
• Hauteur de passage : 250 mm
• Profondeur de fraisage :
  • Vertical : 180 mm
  • Horizontal : 250 mm
• Aspiration : Ø 100 mm
• Taille des cônes : W-1/-2/-3/-4
• Dimensions (L/P/H) : 1000/750/1600 mm
• Poids : 265 kg
• Référence : W 107 6000
