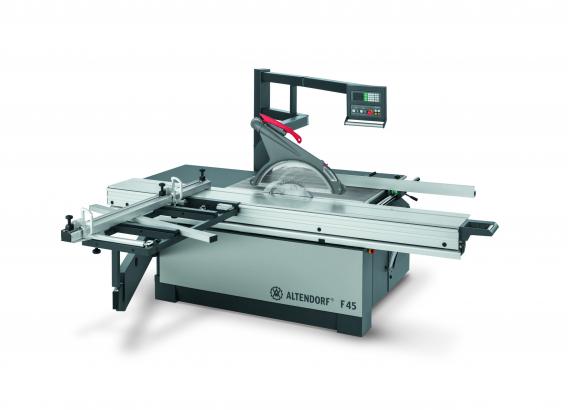

ALTENDORF - Scie à format F45 PRODRIVE

Altendorf - Scie à format -  F 45 ProDrive

ÉQUIPEMENT STANDARD
Réglage de l’inclinaison et de la hauteur par moteur électrique de 0 à 46° pour la scie avec correction automatique de la hauteur de coupe lors de l’inclinaison du groupe de sciage
Système de commande à hauteur des yeux, pivotable
Chariot à doubles rouleaux, longueur du chariot 3.000 mm
Guide parallèle, réglage manuel, réglable avec échelle graduée, réglage fin manuel compris, largeur de coupe 1.000 mm
Guide transversal avec position à 90° fixe, réglable manuellement ou avec échelle graduée jusqu’à 3.200 mm
Débord de la lame jusqu’à max. 154 mm, diamètre max. de la lame 450 mm
Puissance d’entraînement de 5,5 kW (7,5 CV) avec 3 vitesses de rotation
Système de serrage AKE pour la scie principale
Hauteur 91 cm

OPTIONS :

Hauteur 880 mm

Hauteur 850 mm

ENTRAÎNEMENTS

5,5 kW (7,5 CV) avec 3 vitesses de rotation - Standard

7,5 kW (10 CV) avec 3 vitesses de rotation

11 kW (15 CV) avec 3 vitesses de rotation

5,5 kW (7,5 CV) avec VARIO

7,5 kW (10 CV) avec VARIO

Hauteur de coupe accrue, inclinaison unilatérale, débord de lame maximum de 204 mm

L'INCLINAISON

Groupe de sciage inclinable des deux côtés, +/- 46°, 5 kW (6,8 CV) avec VARIO

Supplément pour moteur de 6,5 kW (8,8 CV) avec VARIO

Hauteur de coupe accrue, inclinaison bilatérale, débord de lame maximum de 204 mm

INCISEURS

Inciseur à 2 axes, inclinaison unilatérale

Inciseur à 3 axes, inclinaison unilatérale inclue position de parking et éclairage LED

Inciseur à 2 axes, inclinaison bilatérale

Inciseur à 3 axes, inclinaison bilatérale

Préparation du montage ultérieur d’un inciseur

Inciseur RAPIDO, inclinaison unilatérale, Ø = 120 mm

Inciseur RAPIDO, inclinaison bilatérale, Ø = 180 mm

Éclairage LED

CHARIOT À DOUBLES ROULEAUX

Chariot à doubles rouleaux, longueur 2.250 mm

Chariot à doubles rouleaux, longueur 3.000 mm - Standard

Chariot à doubles rouleaux, longueur 3.200 mm

Chariot à doubles rouleaux, longueur 3.400 mm

Chariot à doubles rouleaux, longueur 3.800 mm, avec pied

Chariot à doubles rouleaux, longueur 4.300 mm, avec pied

Chariot à doubles rouleaux, longueur 5.000 mm, avec pied

Interrupteur Marche/Arrêt sur le chariot à doubles rouleaux (sans association avec le TIP-SERVO-DRIVE)

Rallonge de table 840 mm

Rallonge de table 1.200 mm

Rallonge de table renforcé 840 mm

Rallonge de table renforcé 1.200 mm

Rallonge de table renforcé 1.600 mm, avec pied

Rallonge de table renforcé 2.000 mm, avec pied

Élargissement de la table renforcé 1.000 mm

Élargissement de la table renforcé 1.300 mm

Élargissement de la table renforcé 1.600 mm

Autres équipements

Fixation par vacuum dans le chariot à doubles rouleaux (sans association avec le TIP-SERVO-DRIVE)

Chariot à doubles rouleaux avec alimentation en air comprimé

TIP-SERVO-DRIVE (sans association avec interrupteur Marche/Arrêt ou fixation par vacuum)

Guide transversal

Guide transversal fixé à 90°, tronçonnage jusqu’à 3.200 mm

Guide transversal avec DIGIT L, tronçonnage jusqu’à 3.200 mm

Rallonge extensible du chariot transversal

Chariot transversal additionnel à doubles rouleaux d‘appui au sol

Guide d'onglet transversal

Guide d’onglet transversal, tronçonnage jusqu’à 3.500 mm

Guide d’onglet transversal avec DIGIT L, tronçonnage jusqu’à 3.200 mm

Guide d’onglet transversal avec DIGIT LD, tronçonnage jusqu’à 3.200 mm

Rallonge extensible du chariot transversal

Chariot transversal en parallélogramme (PQS)

Chariot transversal en parallélogramme (PQS), tronçonnage jusqu’à 3.500 mm

Rallonge du chariot transversal (PQS), fixé

Chariot transversal en PQS avec DIGIT LD, tronçonnage jusqu’à 3.200 mm

Guide transversal CNC UNO Flex, tronçonnage jusqu’à 2.900 mm (sans association avec système de commande F 45 ProDrive)

Guide transversal CNC

Guide transversal CNC UNO 90, tronçonnage jusqu’à 2.900 mm

Rallonge du chariot transversal UNO 90 (extensible)

Guide transversal CNC DUO 90, tronçonnage jusqu’à 3.500 mm (sans association avec système de commande F 45 ProDrive)

Rallonge du chariot transversal DUO 90 (non extensible)

Guide d’onglet transversal CNC DUO FLEX, tronçonnage jusqu’à 3.500 mm (sans association avec système de commande F 45 ProDrive)

Rallonge du chariot transversal DUO Flex (extensible)

Guides parallèles

Guide parallèle avec réglage fin manuel, largeur de coupe 800 mm

Guide parallèle avec réglage fin manuel, largeur de coupe 1.000 mm - Standard

Guide parallèle avec réglage fin manuel, largeur de coupe 1.300 mm

Guide parallèle avec réglage fin manuel, largeur de coupe 1.600 mm

Guide parallèle avec DIGIT X, largeur de coupe 800 mm

Guide parallèle avec DIGIT X, largeur de coupe 1.000 mm

Guide parallèle avec DIGIT X, largeur de coupe 1.300 mm

Guide parallèle avec DIGIT X, largeur de coupe 1.600 mm

Guide parallèle CNC, largeur de coupe 800 mm

Guide parallèle CNC, largeur de coupe 1.000 mm

Guide parallèle CNC, largeur de coupe 1.300 mm

Guide parallèle CNC, largeur de coupe 1.600 mm

Dégagement automatique du guide parallèle après la découpe du panneau

Accessoires

Boîte à outils (minimum du chariot à doubles rouleaux soit de 3.000 mm)

Rouleau d’appui avant, largeur de 300 mm

STEG, support de pièces supplémentaire

Porte-document
